Meccanoplast S.n.C

Da oltre 30 anni un sicuro punto di riferimento nel campo del retrofit, ricambi, assistenza delle presse ad iniezione, la Meccanoplast S.n.c. è specializzata nella revisione e trasformazione delle presse termoplastiche Sandretto.

Fondata nel 1978 da Dossi Cesare (ex capo assistenza Sandretto), l’esperienza trentennale in questo campo ci ha consentito di revisionare un gran numero di macchinari (indicativamente 200) prima sotto il controllo della Ripres (gruppo Sandretto) poi in completa autonomia perfezionando il piu’ possibile la catena di lavorazione.

L’accurata revisione alla quale sono sottoposti i macchinari, ci permette di ripristinarli A NUOVO secondo le vigenti norme antinfortunistiche.

Il montaggio delle nostre apparecchiature elettroniche video MCP 10-13, sulle presse Serie Sei(6GV), Serie 7 , ci consente di sostituire integralmente il SEF 81 Sandretto, senza modifiche al cablaggio originale. (approfondimento)

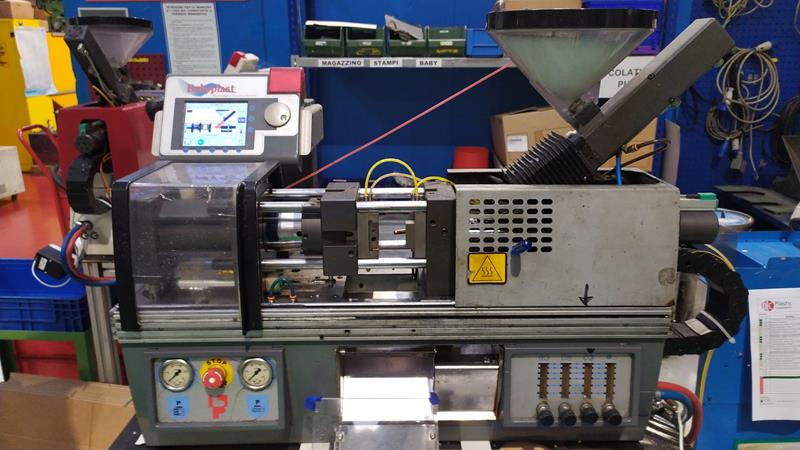

Con l’apparecchiatura video Mcp 13 a bordo macchina, siamo in grado di trasformare qualsiasi macchinario Sandretto obsoleto in un macchinario in grado di sfruttare al meglio l’impianto oledinamico (rampe di pressione e portata regolabili), scelta delle pompe in base al movimento richiesto e alla velocita’ necessaria, degasaggio, iniezione laterale, ecc. (approfondimento)

Per conoscere in maniera approfondita i servizi che siamo in grado di offrire.(approfondimento)

Tutti i macchinari da noi revisionati sono certificati da perizie tecniche di conformità.

Esempio di perizia: (collegamento)

Per ulteriori informazioni siamo a Vs. disposizione presso il ns. stabilimento di:

Via MARCO POLO, 33/35 - BRUINO (TO)
Tel/Fax: 011/9086945
Responsabile commerciale/tecnico: +393482609068
Responsabile tecnico: +393382321728
E-mail: amministrazione@meccanoplast.it oppure assistenza@meccanoplast.it

Servizi

Qui di seguito i servizi/lavorazioni che siamo in grado di offrire:

   Trasformazione presse da elettromeccaniche ad elettroniche. (approfondimento)

   Assistenza e manutenzione programmata.

   Vendita/lavorazione piani per presse laminati. (approfondimento)

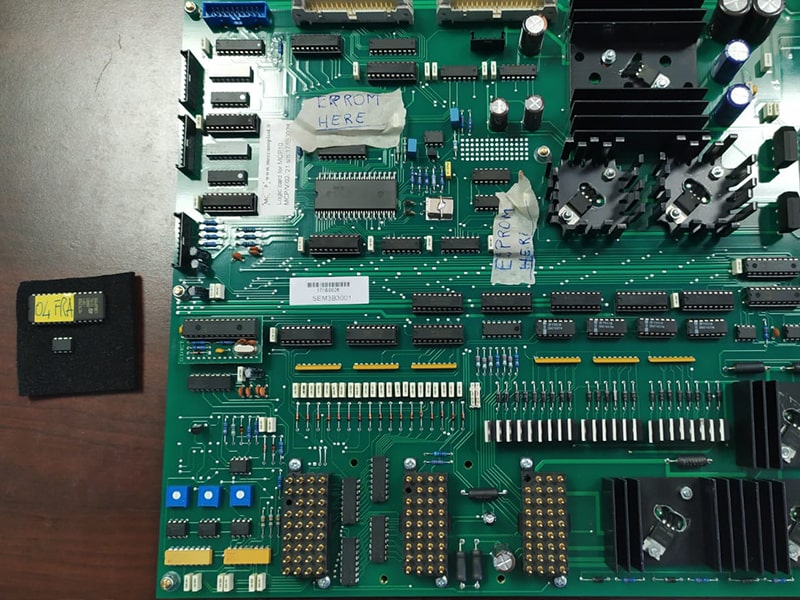

   Riparazione e vendita schede elettroniche. (approfondimento)

   Ripristino presse alluvionate, sinistrate, incendiate.

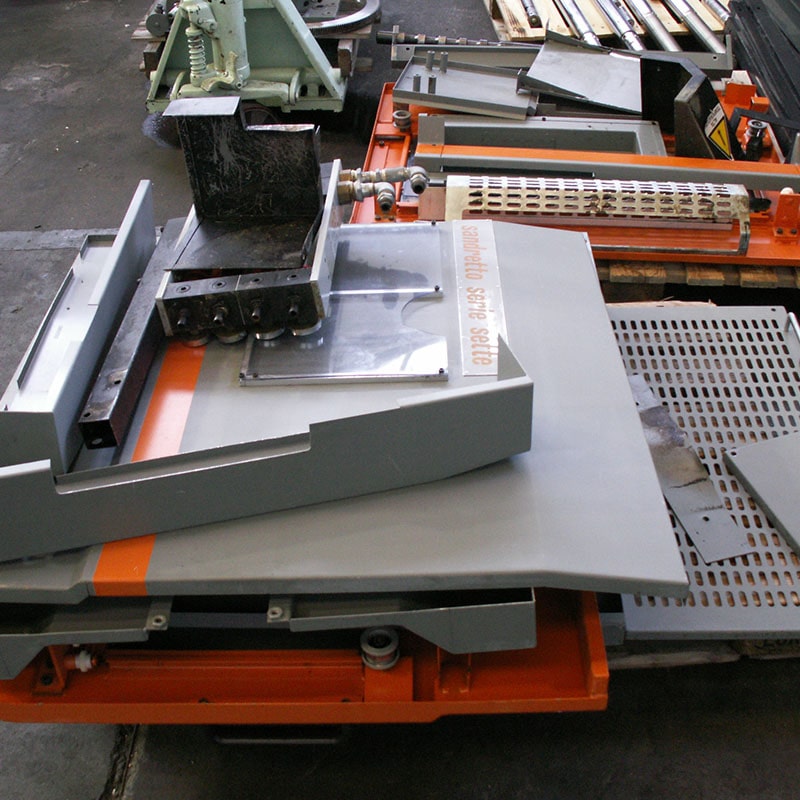

   Revisione/restauro presse da esposizione, museo. (approfondimento)

   Revisione motori idraulici Geco e Sandretto. (approfondimento)

   Vendita ricambi Sandretto. (approfondimento)

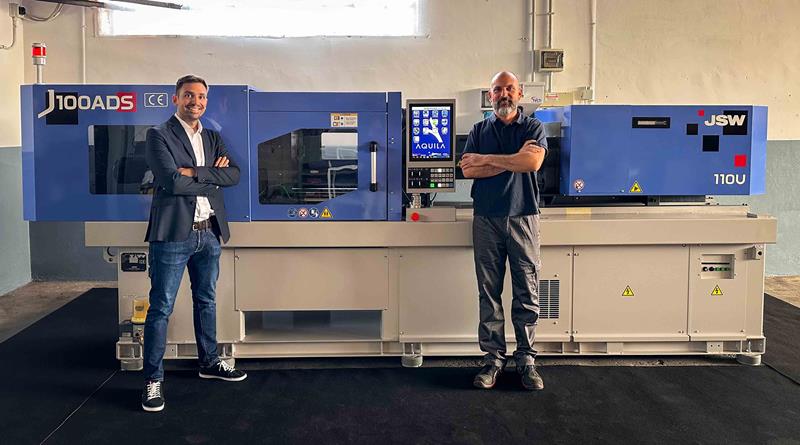

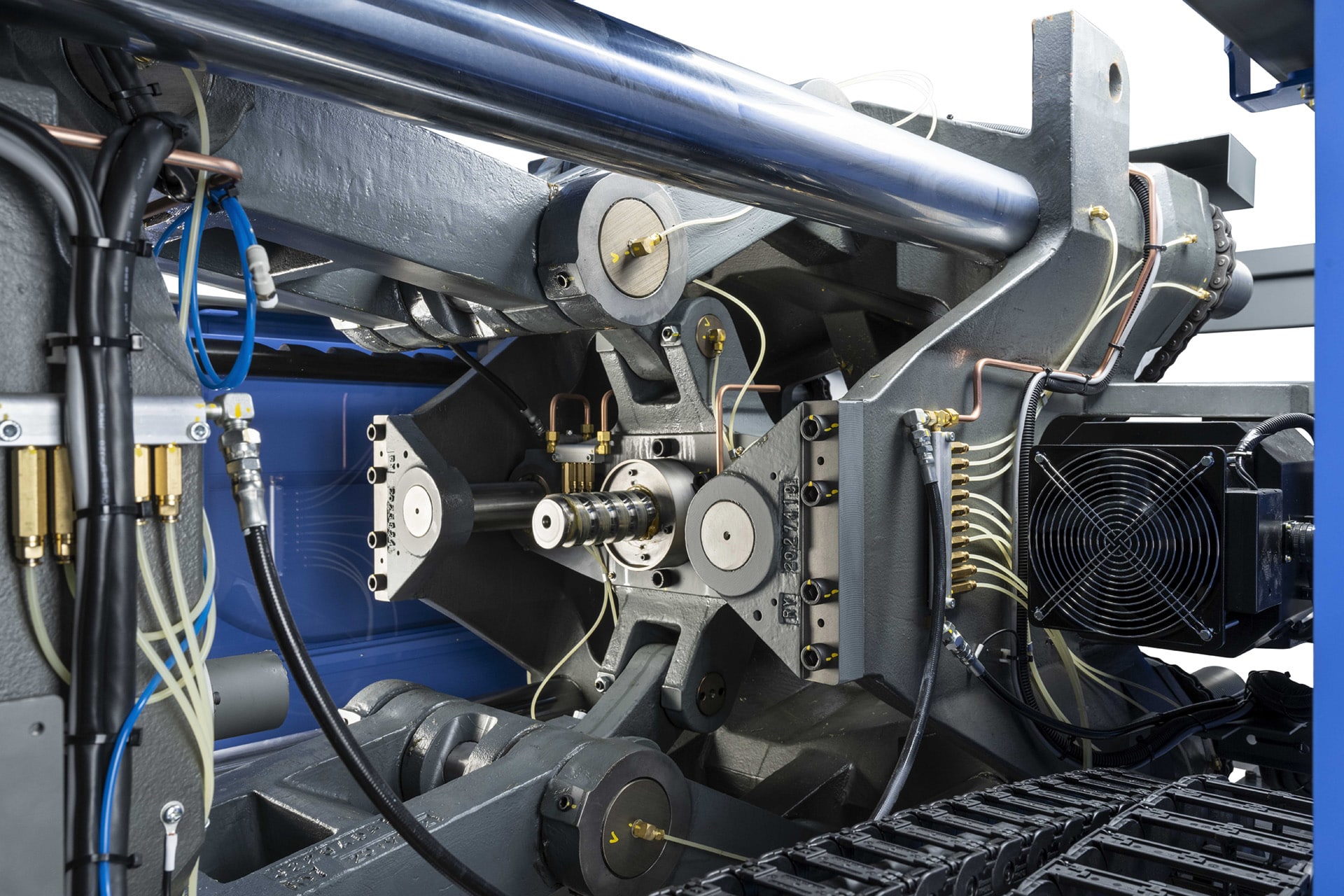

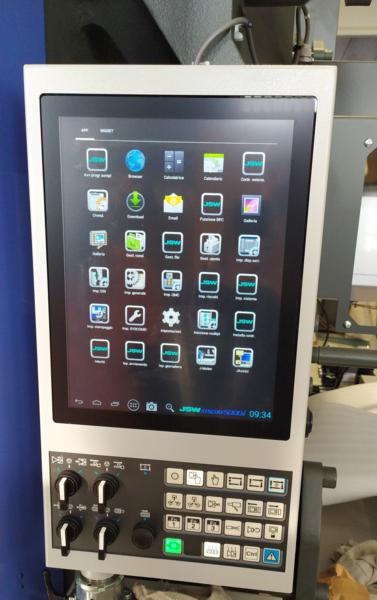

   Vendita macchinari a totale azionamento elettrico JSW (Japan steel work).

   Software personalizzati su apparecchiature elettroniche MCP 10-13. (approfondimento)

   Controllo di processo e produzione su personal computer in rete (EUROMAP 15).

   Controllo Robot EUROMAP 12, etc.

  • Image

ELETTRONICA

Grazie all’ esperienza dei nostri tecnici elettronici e al controllo approfondito effettuato su simulatore di ciclo, siamo in grado di riparare o sostituire le schede dei macchinari Sandretto con i seguenti sistemi di controllo:

   Sef 40 (Presse 4GV – 5 GV).

   Sef 81 (Presse 6GV e Serie 7).

   Sef 90 (Presse S7 e S8).

   Sef 100 / Link (S8 e presse Modula Mach 2 Metalmeccanica).

   Sef 2000 (Presse S9).

   Gefran (Presse Serie Micro).

  • Image



MCP-10 - UNITA' DI GOVERNO PRESSE:

L'unita' di governo MCP-10 consiste in un sistema a microprocessore modulare espressamente progettato per controllare presse per l'iniezione della plastica. MCP-10 consente una valida alternativa al PLC, specialmente quando sia necessaria una interfaccia operatore intelligente (immissioni, letture di dati, ecc) o delle funzioni che normalmente il PLC non e' in grado di espletare (controllo di velocita', pressioni, ecc). MCP-10 rappresenta una soluzione ideale per le revisioni delle presse elettromeccaniche ed elettroniche, dove la necessita' di contenere al minimo il costo totale di trasformazione va di pari passo con la necessita' di avere comunque una macchina che abbia le prestazioni di una pressa moderna.

Infatti, la possibilita' di controllare elettronicamente velocita' e pressioni, aumenta la produttivita della pressa con un sensibile risparmio energetico.

CARATTERISTICHE:

Grande display LCD (320x200) per una visualizzazione dei parametri del ciclo produttivo chiara e immediata;

Pulsantiera comandi manuali facilmente accessibile;

Pannello sinottico per seguire con immediatezza la fase di ciclo;

Contapezzi elettronico con allarme di fine produzione e fermo pressa;

Controllo di due martinetti programmabili;

Archivio parametrico stampo;

Gestione ausiliari: spazzola, svitatore, Robot EuroMAP 12, ecc;

Collegamento ad un personal computer per controllo di processo e produzione (opzionale);

Linea seriale;

Uscita parallela per schede di espansione (opzionale);

  • Image


SCHEDA STANDARD
Caratteristiche elettriche:

17 ingressi ON/OFF da contatto pulito (rele');

5 ingressi per interruttori PROXI;

3 ingressi temperature direttamente dalla termocoppia;

4 ingressi analogici 12 bit per trasduttori 0 - 10V;

23 uscite 24V 2A (MOS NPN);

7 uscite logiche 24V 50mA;

12 uscite logiche opzionali 24V 50mA (non gestite dal programma standard);

3 uscite modulari 24V 1A (regolabile);


SCHEDA OPZIONALE DISPONIBILE
Caratteristiche elettriche:

7 ingressi ON/OFF da contatto pulito (rele');

8 uscite 24V 2A (MOS NPN);

2 ingressi temperature direttamente dalla termocoppia;

2 uscite modulanti 24V 1A (regolabile);

DESCRIZIONE GENERALE:

Installata su console e studiata appositamente per sostituire le vecchie apparecchiature elettroniche installate sulle presse Sandretto, e' perfettamente intercambiabile con le apparecchiature denominate SEF 81 e attraverso una modifica del cablaggio anche sulle presse con SEF 80 (macchinari di grosso tonnellaggio).

Questo permette di poter sostituire l'apparecchiatura originale SEF 81 in pochi minuti (15 Minuti), permettendo cosi' un fermo macchina ridotto e di aggiornare cosi' il macchinario con un'elettronica all'avanguardia e flessibile.

Difatti partendo dal medesimo cablaggio macchina originale del SEF 81 e sfruttandone la console, la nostra apparecchiatura permette non solo di provvedere a tutte le funzioni dell’apparecchiatura originale ma di poter gestire attraverso un software dedicato tutte quelle funzioni aggiuntive proprie delle apparecchiature di ultima generazione (SEF90-100) attraverso un display LCD (320x200) per una visione chiara e immediata.

ALCUNI ESEMPI DELLE APPLICAZIONI AGGIUNTIVE:

Gestisce fino a 5 zone di temperatura ON/OFF-MANTENIMENTO, soglia allarme temperature impostabile contapezzi con possibilita' impostazione allarme di fine produzione, taratura dello zero trasduttore chiusura impostabile da software, pressione estrattore ed aderenza regolabili, visualizzazione del tempo di riempimento (1° fase iniezione), visualizzazione delle velocita' di plastificazione, espulsione pneumatica regolabile, spazzola, visualizzazione allarmi in corso, visualizzazione quote trasduttori di posizione, memorizzazione di 15 stampi nella memoria interna senza batteria tampone, permettendo cosi' di salvare le impostazioni in caso di interruzione di energia, visualizzazione di tutti gli INPUT/OUTPUT della macchina per una semplice e chiara diagnostica del macchinario, configurazione per presse con 2/4 trasduttori e da 1 a 4 pompe per poter cosi' coprire la gamma piu' ampia possibile di macchine in commercio, configurazione delle rampe di risposta delle modulanti per rendere la macchina piu' dolce o scattante nei movimenti a discrezione del cliente, possibilita' di gestire attraverso scheda opzionale EUROMAP 12 per l'utilizzo di un robot o manipolatore/smatarozzatore, possibilità di gestione da computer remoto EUROMAP 15 attraverso scheda opzionale, ecc...

Abbiamo installato la nostra apparecchiatura su numerosi macchinari in italia e all'estero, non dovendo rivoluzionare il cablaggio come avviene con l'installazione dei PLC, qualsiasi tecnico Sandretto sarà in grado di sostiuire la vecchia apparecchiatura in pochi minuti e di poter provvedere senza problemi alla manutenzione, assistenza futura seguendo semplicemente lo schema elettrico originale Sandretto che avete già in dotazione.

Proprio per questo motivo siamo in grado di effettuare, qualora ci venga richiesto dal cliente, l'installazione attraverso la rete di tecnici in Italia, che verra' fatturata a consuntivo al termine della lavorazione.

IL KIT E' COMPOSTO DA:

Pannello frontale tastiera con relativo diaplay LCD, scheda logica, manuale operatore.


L'apparecchiatura MCP 10 e' costituita in Italia dalla stessa azienda che fornisce altre grosse realta' quali Arburg, Engel, ecc. a garanzia della qualità del prodotto.


Per sapere i costi dell'apparecchiatura contattateci fornendoci i vostri estremi, sara' cura di un nostro tecnico contattarvi per capire le caratteristiche del macchinario e fornirvi il software piu' adatto e il costo totale della fornitura senza intermediari.

Per qualsiasi domanda o dubbio a riguardo contattateci via mail: meccanoplast@iol.it oppure al +393482609068.



MCP-13 - PC CONTROL:

Un controllo di ultima generazione semplice da utilizzare dal costo contenuto, veloce da installare che vi permettera' di sfruttare a fondo la vostra pressa!

L'unita' di governo presse SANDRETTO MCP13 consiste in un sistema a microprocessore modulare connesso tramite seriale ed un personal computer montato a bordo macchina espressamente progettato per controllare presse ad iniezione.

  • Image

Dispone di una scheda madre che gestisce la visualizzazione sul grande schermo a cristalli liquidi LCD a colori TFT che garantisce una ottima visibilita' da qualsiasi posizione ed una eccellente luminosita'.

La scheda puo' gestire anche un eventuale monitor standard, nella parte destra e' alloggiato un lettore di dischetti floppy per salvare i dati di ciclo nel caso non si voglia usufruire dello spazio dedicato nel computer di bordo, tutta la parte elettronica del computer e il programma dedicato sono completamente compatibili con i computer classici.


SCHEDA STANDARD
Caratteristiche elettriche:

17 ingressi ON/OFF da contatto pulito (rele');

5 ingressi per interruttori PROXI;

3 ingressi temperature direttamente dalla termocoppia;

4 ingressi analogici 12 bit per trasduttori 0 - 10V;

23 uscite 24V 2A (MOS NPN);

7 uscite logiche 24V 50mA;

12 uscite logiche opzionali 24V 50mA (non gestite dal programma standard);

3 uscite modulari 24V 1A (regolabile);


SCHEDA OPZIONALE DISPONIBILE
Caratteristiche elettriche:

7 ingressi ON/OFF da contatto pulito (rele');

8 uscite 24V 2A (MOS NPN);

2 ingressi temperature direttamente dalla termocoppia;

2 uscite modulanti 24V 1A (regolabile);

Studiata appositamente per sostituire le vecchie apparecchiature elettroniche istallate sulle presse Sandretto, e' perfettamente intercambiabile con le apparecchiature Sef 81 e attraverso una piccola modifica del cablaggio anche sulle presse con Sef 80 (macchinari di grosso tonnellaggio).

Questo permette di sostituire l’apparecchiatura originale Sef 81 in poco tempo, permettendo cosi' un fermo macchine ridotto e di aggiornare cosi’ il macchinario con una elettronica all’avanguardia e flessibile.

Difatti partendo dal medesimo cablaggio Sandretto del Sef 81, la nostra apparecchiatura permette non solo di provvedere a tutte le funzioni dell’apparecchiatura originale, ma di poter gestire attraverso un software dedicato tutte le funzioni aggiuntive proprie delle apparecchiature di ultima generazione(Sef 100-Sef 2000) attraverso un display LCD TFT a colori 11'' per una visione chiara ed immediata.


ALCUNI ESEMPI DELLE FUNZIONI CHE E' IN GRADO DI GESTIRE:

   Gestione fino a 6 zone di temperatura on/off- mantenimento con soglia di allarme temperatura impostabile;

   Gestione funzione degasaggio anche multiplo;

   Gestione iniezione laterale;

   Contapezzi con possibilita’ impostazione allarme fine produzione;

   Taratura zero trasduttore chiusura impostabile da software;

   Pressione estrattore e aderenza regolabili;

   Visualizzazione del tempo di riempimento (1° fase iniezione);

   Visualizzazione della velocita’ di plastificazione;

   Espulsione pneumatica regolabile;

   Spazzola;

   Visualizzazione allarmi in corso;

   Memorizzazione di 100 stampi nella memoria interna +100. su cad floppy disck;

   Possibilita’ di personalizzare al 100% la gestione delle pompe su ogni singolo movimento;

   Visuliazzazione di tutti gli input e output per una veloce e chiara diagnostica;

   Configurabile per presse con 2-4 trasduttori di posizione;

   Configurabile per presse da 1 a 4 pompe (copertura di tutta la gamma dal piccolo tonnellaggio fino alle serie grande 3500. Ton.);

   Configurazione personalizzata delle rampe di risposta delle valvole modulanti per rendere il macchinario molto veloce oppure molto dolce a seconda della richiesta;

   Possibilita’ della gestione Euromap 12 (Interfaccia Robot) attraverso scheda opzionale (espansione), in maniera da poter gestire Robot, Manipolatore, smatarozzatore ecc..;

   Possibilita’ di gestione da computer remoto (Euromap 15) attraverso scheda opzionale.;


Abbiamo installato la nostra apparecchiatura su numerosi macchinari in Italia e all'estero con tonnellaggi compresi tra le 60 Ton. e 3500 Ton. di chiusura, non dovendo rivoluzionare il cablaggio come avviene con l'installazione dei PLC, qualsiasi tecnico Sandretto sarà in grado di sostituire la vecchia apparecchiatura in poco tempo e di poter provvedere senza problemi alla manutenzione, assistenza futura seguendo semplicemente lo schema elettrico originale Sandretto che avete gia' in dotazione.

Proprio per questo motivo siamo in grado di effettuare, qualora ci venga richiesto dal cliente, l'installazione attraverso la rete di tecnici in Italia, che verra' fatturata a consuntivo al termine della lavorazione.

IL KIT E' COMPOSTO DA:

Scheda Logica (input/output), console Video colori MCP 13 (da montare a bordo macchina), cavo seriale di comunicazione, Eprom con software dedicato e relativo manuale d’uso.

Contattateci e vi forniremo tutte le informazioni commerciali e tecniche a riguardo.

MOTORI IDRAULICI

La Meccanoplast e' specializzata nella revisione dei motori idraulici plastificazione della ditta Sandretto e Geco.

Attraverso l'esperienza acquisita negli oltre 30 anni di lavoro sul campo, siamo in grado di garantire la riparazione del motore nei 3 giorni successivi alla data di consegna.

Di seguito la lista dei motori idraulici che siamo in grado di riparare:

   Motori Idraulici Sandretto per presse Serie 6-7:
      Vs 300 cc. (Pressa S7 60/ e 6GV/50);
      Vs 500 cc. (Pressa S7/95-135 e 6GV/70-110);
      Vs 1100 cc. (Pressa S7/190-250 e 6GV/170);
      Vs 2000 cc. (Pressa S7/350);

   Motori Idraulici per presse Sandretto S8

   Cilindrata fissa CF (macchine pre-serie) e cilindrata variabile CV:
      Vs 250cc. CF (Pressa S8/60);
      Vs 300cc. CV (Pressa S8/60);
      Vs 380cc. CF (Pressa S8/95-100-120);
      Vs 500cc. CF (Pressa S8/150);
      Vs 600 cc. CV (Pressa S8/95-100-120-150);
      Vs 750 cc. CF (Pressa S8/200);
      Vs 1000cc. CF (Pressa S8/270);
      Vs 1190cc. CF (Pressa S8/270);
      Vs 1200cc. CV (Pressa S8/200-270);
      Vs 2100cc. CF/CV (Pressa S8 330-360-400-440-485);

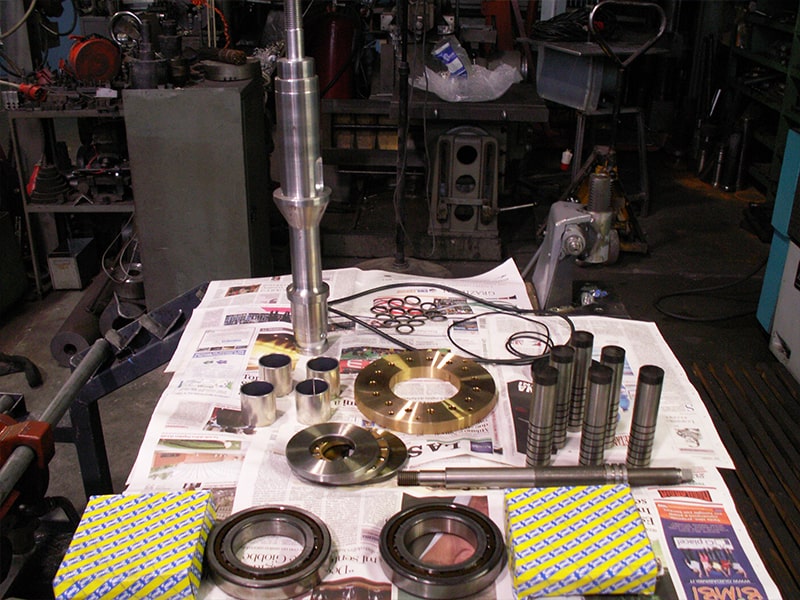

Ecco le lavorazioni che effettuiamo durante la revisione:

Smontaggio totale del motore, pulizia di tutte le parti attraverso gli appositi detergenti industriali, valutazione delle parti danneggiate usurate con relazione scritta che verra’ inviata al cliente con preventivo della revisione.

Sostituzione di tutte le guarnizioni e delle boccole di scorrimento, sostituzione dei cuscinetti radiali, sostituzione del cuscinetto combinato, sostituzione del cuscinetto reggispinta interno (motori S8), Controllo ed eventuale sostituzione dei pistoni, nel caso di motori pre-serie modifica a disegno Sandretto, ripristino planarita’ flangia di distribuzione e anello di bronzo, rimontaggio e collaudo su banco di prova.

Garanzia di 1 anno sui componenti controllati/sostituiti.

Abbiamo anche una buona disponibilita’ degli alberi dei motori idraulici sia della serie 7 che della serie 8.

Costruzione bronzine di distribuzione (Anello di bronzo) per tutti i motori serie 7 e serie 8.

Vendita dei Kit guarnizioni e relative boccole di scorrimento.

  • Image

RICAMBI

  • Image



Siamo in grado di fornire una vasta gamma di ricambi per presse Sandretto.

Ecco una breve elenco dei materiali fornibili:

   Materiali x Manutenzione:
      Filtri aspirazione e mandata, sensori filtri intasati;
      Kit di guarnizioni cilindri chiusura, estrazione, aderenza, iniezione, motore idraulico;
      Iniettori, pressostati e raccorderia e tubi per impianti di lubrificazione;
      Costruzione tubi alta pressione da ¼” fino ad 1” sia rigidi che flessibili;
      Sirena di segnalazione allarme;
      Ripari camere di plastificazione;
      Sonde temperatura (Termocoppie J);
      Elettrovalvole semplici e doppie luce 6 e luce 10;
      Resistenze a fascia per cilindro e per ugello;
      Costole pneumatiche di sicurezza;
      Teleruttori riscaldamento;
      Rele’ statici;
      PVD (perno,valvola e distanziale) per camere di plastificazione da 24 mm. a diametro 80 mm;
      Tastiere per apparecchiature elettroniche;
      ecc. ecc. ;

   Materiali x Riparazioni:
      Bronzine di Scorrimento;
      Spinotti e Boccole per ginocchiere;
      Rondelle di spallamento;
      Camere di plastificazioni complete (cilindro,vite, testata, PVD);
      Pistoni e cilindri idraulici;
      Colonne;
      Pompe complete Vickers, Atos, Denison o compatibili;
      Singoli componenti interni pompe (cartucce, kit guarnizioni e cuscinetto)
      Scambiatori di calore tubolari o a piastra;
      Valvole di ritegno;
      Cuscinetti reggispinta;
      Motori idraulici plastificazione Calzoni o intercambiabili;
      ecc. ecc. ;

   Materiali per schede elettroniche:
      Schede elettroniche per Sef 81 (logica + pannello, ecc…) o sostituzione con compatibile MCP10;
      Schede elettroniche per Sef 90 (tastiere, I/O, Cpu, Interfaccia video, Display, smistamento, ecc..);
      Schede elettroniche per Sef 100 (alimentatore, display, tastiera, idraulica termocoppie, cpu, ecc….);
      Schede elettroniche per Sef 2000;

Per una piu' semplice individuazione del particolare, inviateci una foto del pezzo necessario, una foto del macchinario e della targa di riconoscimento e il numero di matricola di riconoscimento.

Nel minor breve tempo possibile sara' nostra cura fornirvi disponibilita' e costi del ricambio, riducendo cosi' i tempi di fermo macchina.

  • Image


Visita il nostro Store Ebay: http://stores.ebay.it/meccanoplast

Offerta della settimana

PRESSE IN VENDITA

Siamo specializzati nella revisione completa dei macchinari Sandretto, ha discrezione del cliente possiamo fornire macchinari non revisionati (come visti e piaciuti) oppure completamente revisionati.

Presse revisionate

Presse e attrezzature usate

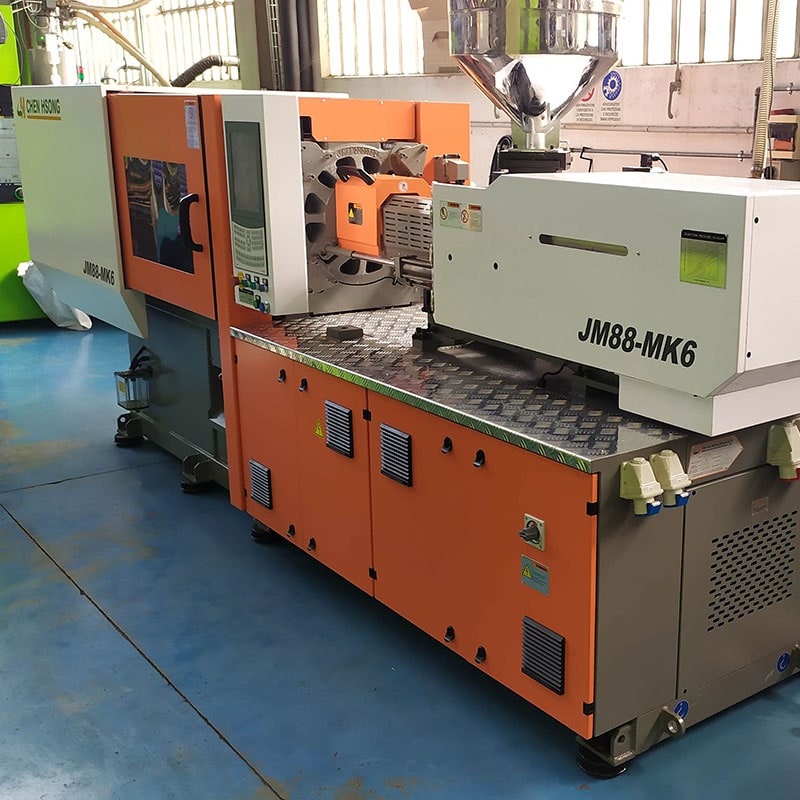

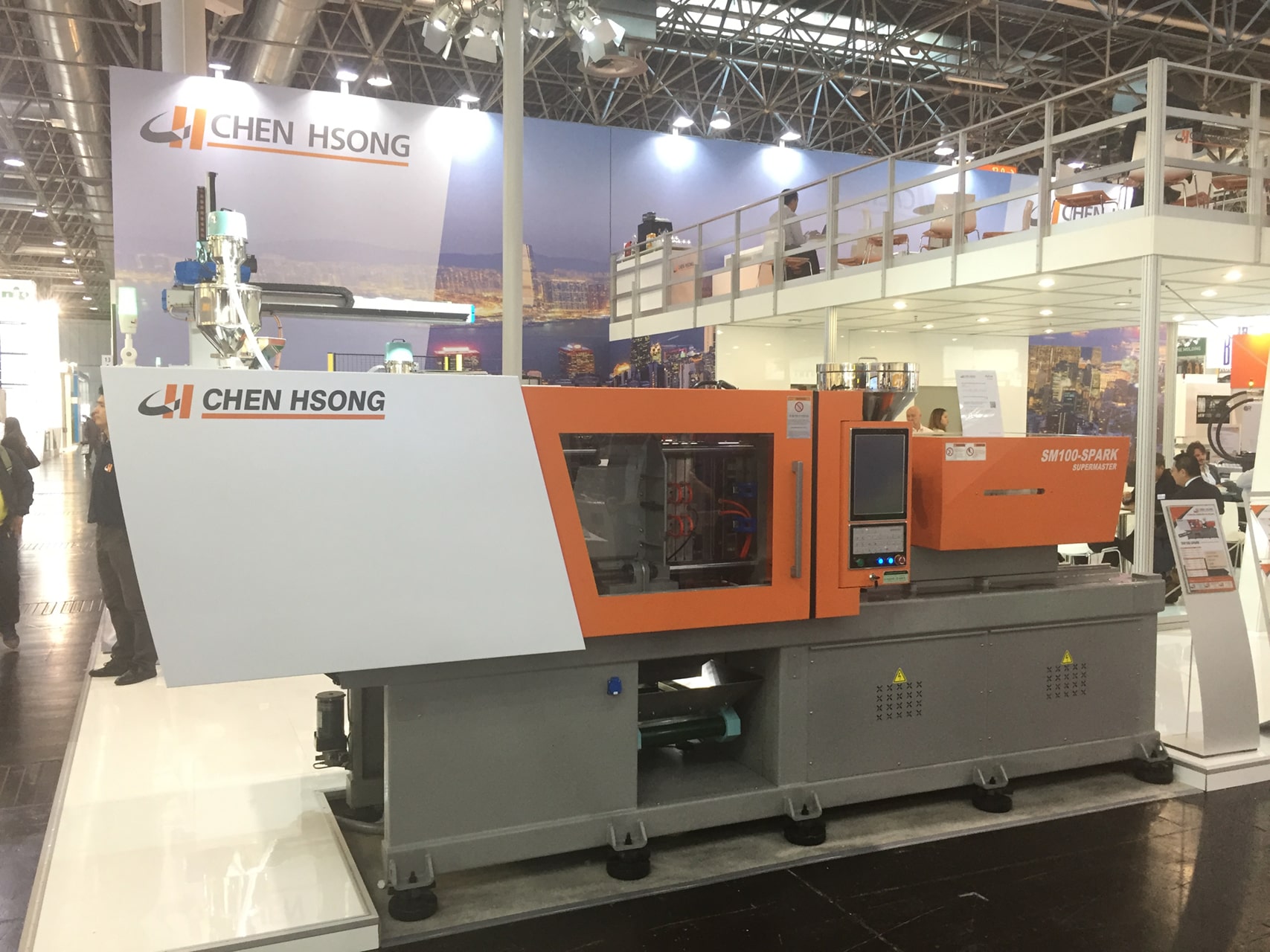

Siamo anche in grado di vendere macchinari nuovi a completo azionamento elettrico della ditta JSW (Japan Steel Work), leader giapponese nella produzione di macchinari elettrici dal 1982 con tonnellaggi compresi tra le 35 alle 2500 Ton. di chiusura. (link al sito del produttore)

Brochure del macchinario

PIANI PRESSE LAMINATI

Ci siamo specializzati nella costruzioni dei piani per presse stampaggio laminati plastici delle aziende Sandretto, Pagnoni, ecc..

Siamo in grado di fornire le piastre(piani) fino alla misura massima indicativa di 4300 mm. X 1700 X 65 mm. Spessore.

Il numero di ingressi e uscite per il riscaldamento/raffreddamento dei piani va da un minimo di 4 ingressi + 4 uscite ad un massimo di 8 ingressi + 8 uscite.

Se vi interessa avere informazioni piu' approfondite sull’argomento, contattateci.
